1、概述

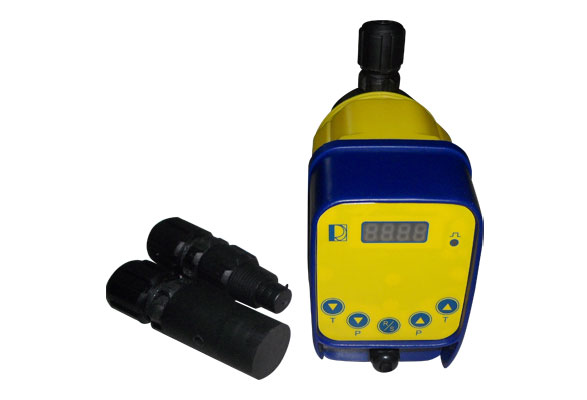

CT系列計量泵是有微處理器控制，頻率及其沖程可調，工作時間可根據需要設定的，電磁驅動的隔膜式計量泵?？捎糜诙喾N液體的計量輸送。
2、工作原理
電磁推桿帶動隔膜在泵頭內往復運動，引起泵頭膛腔體積和壓力的變化，壓力的變化引起吸液閥門和排液閥門的開啟和關閉，實現液體的定量吸入和排出。
CT系列計量泵的額定排量在1-15L/H范圍內，對應的最大工作壓力為10-3BAR。泵的出口流量可根據頻率按鈕或沖程長度調節螺絲來調節。LED發光二極管指示運行狀態。
3、技術參數
3.1通用參數
●重復計量精度：在操作范圍內2%
●環境溫度：-10~45℃
●介質粒度：小于1mm
●介質粘度：小于800mm/S2
●電源：220V50HZ -10%， 10%
●功率：16W
●絕緣等級：IP65
●定時時間：0.5~100小時
3.2材質表
●隔膜：PTFE
●泵頭：PVC，PP
●單向閥：PVC，PP
●底閥過濾器：PVC，PP
●噴射閥：PVC，PP
●軟管：PVC，PE，PTFE
●密封件：EPDM，F(xiàn)PM，PTFE
3.3性能參數
CT系列電磁隔膜計量泵：手動調節沖程長度和工作頻率，設定工作時間，數碼管顯示工作頻率和設定的定時時間(0.5~100小時)，設定為0.00時為不定時。
|
型號 |
流量
L/H |
壓力
BAR |
沖程頻率
N/M |
吸程 M |
重量 KG |
功率
W |
電源 |
|
CT-005-10 |
0.5 |
10 |
120 |
2 |
2.5 |
16 |
220V 50HZ |
|
CT-01-07 |
1 |
7 |
120 |
2 |
2.5 |
16 |
220V 50HZ |
|
CT-02-07 |
2 |
7 |
120 |
2 |
2.5 |
16 |
220V 50HZ |
|
CT-03-07 |
3 |
7 |
120 |
2 |
2.5 |
16 |
220V 50HZ |
|
CT-06-07 |
6 |
7 |
160 |
2 |
2.5 |
16 |
220V 50HZ |
|
CT-10-04 |
10 |
2 |
180 |
2 |
2.5 |
16 |
220V 50HZ |
|
CT-15-03 |
15 |
1 |
180 |
2 |
2.5 |
16 |
220V 50HZ |
4、操作和設定
4.1按R/S鍵起停計量泵
4.2按△◇鍵調節計量泵的工作頻率及設定時間。
4.3發光管的閃爍頻率與計量泵的工作頻率一致。
5、安裝尺寸
6、安全注意事項
6.1計量泵不得使用非原廠配件維修，否則，由此導致的人員傷害和機器損壞的后果由用戶自負。
6.2如果計量泵的介質是危險的或未知的液體，操作者操作或維修計量泵時，要帶安全防護用具。
6.3計量泵在出廠時要進行測試，泵頭內可能有水殘留，如果計量泵的介質不能與水接觸，在安裝前必須把水除去。
6.4維修計量泵時，要給排液管卸壓，并用水清洗泵內腔。
6.5維修前要斷開計量泵電源，電氣由合格的電工操作。
6.6只有經過培訓的合格人員才可以維修計量泵。
7、安裝
7.1泵的安裝
7.1.1在藥桶或支架上用螺栓和墊片固定計量泵。
7.1.2安裝時計量泵的進出口要保持垂直。
7.1.3入口管線的垂直距離不要太長，要在計量泵的吸程范圍內；入口管線的底閥要和藥桶有一定的距離。
7.1.4連接排液管和注射閥，被加藥點的壓力比藥液的靜壓小時要加背壓閥或防虹吸閥。
7.2軟管連接
7.2.1在軟管上套上管接螺母和卡塊。
7.2.2把管嘴插入軟管，如有必要可稍微擴大軟管斷口。
7.2.3把管接螺母擰到接頭上。
7.3電源連接
7.3.1將電源插頭插到電源插座上。
7.3.2電源電壓要保證和計量泵標牌上的電壓一致。
7.4啟動
7.4.1根據需要設定定時時間和沖程頻率啟動計量泵
7.4.2松開計量泵出口的管接螺母。
7.4.3計量泵排出液體后擰緊管接螺母。
8、維護
8.1定期檢查泵頭螺栓是否牢固。
8.2定期檢查出入口管線的連接情況。
8.3定期檢查藥液桶內藥液液位。
8.4定期對單向閥和過濾器進行清洗。
8.5長時間停用要清洗干凈放置。
9、維修指南
9.1接頭松動：擰緊接頭。
9.2軟管破裂：更換軟管。
9.3泵頭滲漏：緊固泵頭螺栓或更換密封圈。
9.4計量泵動作但不能加藥：清洗或更換進出口單向閥，檢查清洗過濾器。
9.5數碼管不亮，計量泵不工作：檢查供電電源；檢查保險絲，找不到問題所在請拆下計量泵送代理商或寄廠。
9.6數碼管亮，計量泵不工作：拆下計量泵送代理商或寄廠。
裝箱單
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
計量泵 |
1 |
|
|
2 |
噴射閥 |
1 |
|
|
3 |
底閥 |
1 |
|
|
4 |
吸液管 |
1.5米 |
|
|
5 |
排液管 |
1.5米 |
|
|
6 |
說明書 |
1 |
|
